治具は製造業や工場で重要な役割を果たしますが、具体的にどのような例があるのでしょうか？治具 例を知ることで、あなたのビジネスにどんなメリットがあるのか理解できるでしょう。さまざまなタイプの治具が存在し、それぞれ特有の機能と利点があります。
治具の概要
治具は製造業で重要な役割を果たします。具体的には、作業を効率化し、精度を向上させるために使われます。
治具とは何か
治具は部品や材料の加工・組立時に使用される専用の道具です。これらは位置決めや固定を行い、作業者が正確に作業できるようサポートします。例えば、自動車の部品製造では、特定の形状を持つ治具が必要です。
治具の役割
治具は生産工程において多くの利点があります。主な役割には以下が含まれます：
- 位置決め: 部品を正しい位置に配置する。
- 固定: 作業中に部品が動かないよう保持する。
- ガイド: 加工機械による切削や穴あけなどの精度を高める。
主な治具の例
治具にはさまざまな種類があり、それぞれ特定の目的に応じて設計されています。以下では、代表的な治具の例を挙げます。
機械加工用治具

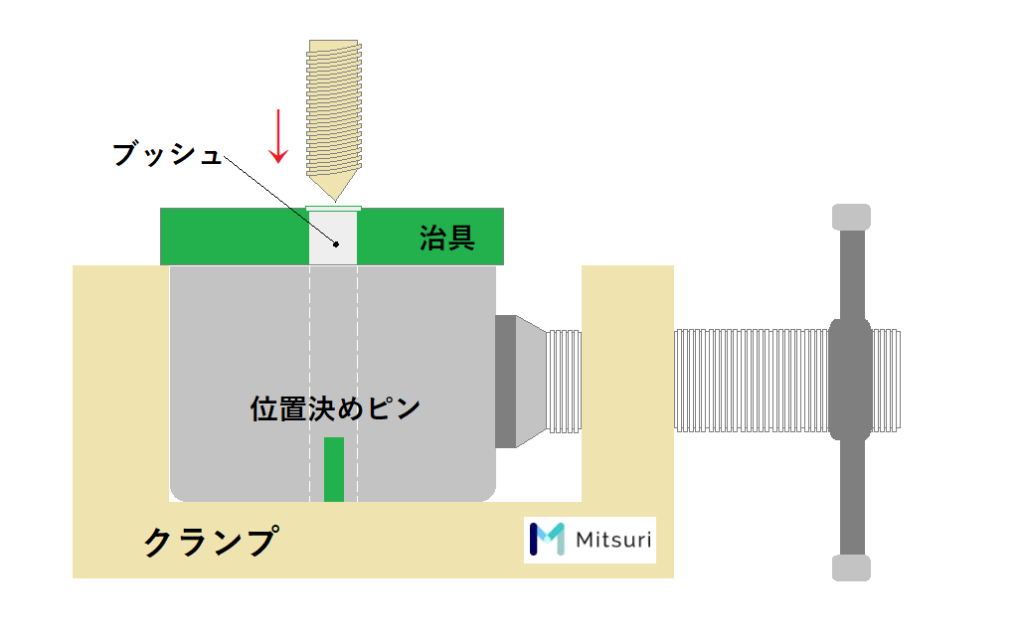

機械加工用治具は、部品を正確に位置決めして固定するために使用されます。例えば、バイスやクランプが一般的です。これらは切削工具による加工時に部品が動かないよう保持し、高精度な仕上げを実現します。また、専用のホルダーも利用され、特定の形状やサイズの部品に適したサポートを提供します。
組立用治具
組立用治具は、部品同士を効率よく組み合わせるための道具です。たとえば、アセンブリジグがあります。このジグは複数の部品を正しい位置で保持し、一貫した品質で組み立て作業を進められます。他にも、自動化されたプロセス向けに設計されたロボットアーム用治具もあります。これらは生産ラインでの効率性向上に寄与します。
治具の選び方
治具を選ぶ際には、使用目的や材料の特性を考慮することが重要です。適切な治具を選ぶことで、作業効率や精度が向上します。
使用目的に応じた選択
治具はさまざまな用途に応じて設計されています。以下のポイントを参考にしてください。
- 機械加工用: 部品を正確に位置決めして固定するための治具。バイスやクランプが一般的です。
- 組立用: 部品同士を効率よく組み合わせるための道具。アセンブリジグやロボットアーム用治具があります。
- 検査用: 製品の品質チェックに使用される治具。測定器と組み合わせて使われます。
材料の選定ポイント
材料によって治具の性能が変わります。以下の点に注意してください。
- 強度: 高い負荷にも耐えられる素材が必要です。鋼材やアルミニウムなどが一般的です。
- 耐久性: 長期間使用できる素材を選ぶことが求められます。ステンレス鋼などは腐食に強いです。
- 加工性: 加工しやすい材料であることも大切です。プラスチック製治具は軽量で扱いやすいですが、強度面では劣ります。
治具の設計
治具の設計には、いくつかの基本原則が存在します。最適な効果を得るために、これらの原則を理解することが重要です。
設計の基本原則
- 機能性: 治具は特定の作業やプロセスに対応するように設計されます。部品が正確に位置決めされることが求められます。
- 耐久性: 使用される材料は、高負荷や摩耗に耐えるものである必要があります。長期間使用できる設計が望ましいです。
- 安全性: 作業者の安全を考慮した設計が不可欠です。危険な部分はカバーし、安定した操作感を提供します。
CADソフトを活用した設計
最近では、CADソフトウェアが治具設計で広く利用されています。この技術によって、精密な図面や3Dモデルを簡単に作成できます。具体的には、
- 視覚化: CADで治具のデザインを視覚的に確認できます。そのため、問題点や改善点が早期に発見可能です。
- シミュレーション: 動作シミュレーションによって、実際の使用状況を再現し、性能評価が行えます。
- 修正容易性: 設計変更も迅速かつ簡単です。手動で修正するよりも効率的です。
治具のメンテナンス
治具の適切なメンテナンスは、性能を維持し、寿命を延ばすために重要です。定期的な点検や修理が必要です。
定期点検の重要性
定期点検は治具の劣化を早期に発見する手段です。点検によって摩耗や破損が確認できるため、無駄なダウンタイムを防げます。具体的には以下の項目が含まれます:
- 使用頻度: どれくらい頻繁に使っているか。
- 作業環境: 温度や湿度など影響する要因。
- 部品状態: 特に固定部分やジョイント部分の確認。
これらをチェックすることで、安全で効率的な作業環境を保つことができます。
修理と交換のタイミング
不具合が発生した場合、迅速な修理または交換が求められます。例えば、部品にひび割れや欠損がある場合、そのまま使用するとさらなる損傷につながります。修理または交換すべき状況は以下の通りです:
- 異音: 異常音がする場合。
- 精度低下: 作業結果に影響が出ている時。
- 過熱: 治具自体が加熱している場合。
